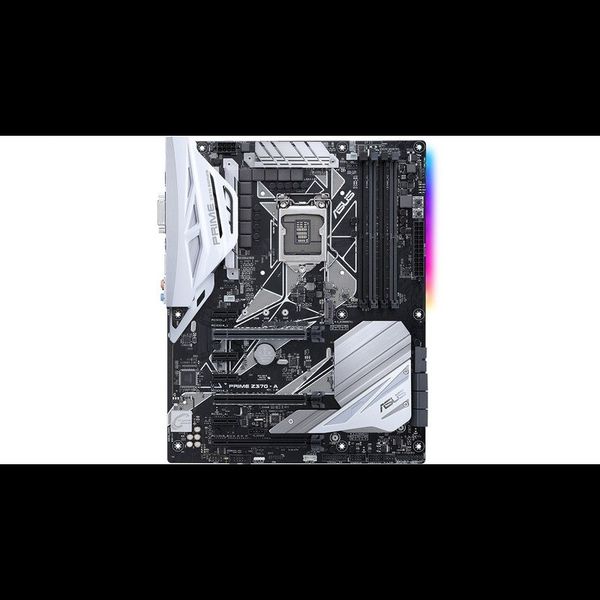

MotherBoard Asus Prime Z370-A

مادربرد ASUS PRIME Z370-A یک مادربرد با فرم فاکتور ATX است که از چیپست Intel Z370 و سوکت LGA1151 استفاده می‌کند. این مادربرد برای پردازنده‌های نسل هشتم Intel Core طراحی شده و از پردازنده‌های 14 نانومتری و فناوری Intel Turbo Boost Technology 2.0 پشتیبانی می‌کند.

در بخش حافظه، ASUS PRIME Z370-A دارای 4 اسلات DIMM از نوع DDR4 است و حداکثر از 64 گیگابایت رم پشتیبانی می‌کند. این مادربرد از حافظه‌های Non-ECC و Unbuffered استفاده می‌کند و معماری حافظه آن Dual Channel است. حداکثر فرکانس قابل پشتیبانی حافظه در حالت اورکلاک DDR4-4000MHz (OC) اعلام شده و از فناوری Intel XMP نیز پشتیبانی می‌شود. همچنین فرکانس‌های 3866، 3733، 3600، 3466، 3400، 3333، 3300، 3200، 3000، 2800، 2666، 2400 و 2133 مگاهرتز در مشخصات ASUS ذکر شده‌اند.

برای نصب کارت گرافیک و سایر تجهیزات توسعه، این مادربرد دارای 2 اسلات PCIe 3.0/2.0 x16 است که در حالت تک کارت با x16 و در حالت دو کارت با x8/x8 فعالیت می‌کنند. همچنین یک اسلات PCIe 3.0/2.0 x16 دیگر با حداکثر حالت x4 و 4 اسلات PCIe 3.0/2.0 x1 نیز در اختیار کاربر قرار دارد. ASUS همچنین پشتیبانی از NVIDIA 2-Way SLI و AMD 3-Way CrossFireX را برای این مدل اعلام کرده است.

در بخش ذخیره‌سازی، ASUS PRIME Z370-A به 2 اسلات M.2 Socket 3 مجهز شده است. هر دو اسلات از اندازه‌های 2242، 2260 و 2280 پشتیبانی می‌کنند. یکی از اسلات‌ها فقط در حالت PCIe فعالیت می‌کند و اسلات دیگر از حالت SATA و PCIe x4 پشتیبانی می‌کند. همچنین 6 پورت SATA 6Gb/s روی مادربرد وجود دارد و RAIDهای 0، 1، 5 و 10 نیز پشتیبانی می‌شوند. این مادربرد با Intel Optane Memory نیز سازگار است.

نکته مهم در مورد اسلات‌های M.2 این است که M.2_1 در حالت استفاده از SSD SATA با SATA_1 اشتراک دارد. همچنین M.2_2 در صورت استفاده از SSD PCIe در حالت x4 با پورت‌های SATA_5 و SATA_6 اشتراک پهنای باند دارد. بنابراین، هنگام استفاده هم‌زمان از چند حافظه باید این محدودیت را در نظر گرفت.

از نظر شبکه، این مادربرد به کنترلر Intel I219-V Gigabit LAN مجهز شده و سرعت شبکه کابلی آن تا 1Gbps است. قابلیت‌های ASUS Turbo LAN و ASUS LANGuard نیز برای مدیریت و محافظت از اتصال شبکه در نظر گرفته شده‌اند.

سیستم صوتی ASUS PRIME Z370-A از کدک Realtek S1220A با قابلیت صدای 8 کاناله High Definition Audio استفاده می‌کند. این مادربرد دارای Crystal Sound 3، تقویت‌کننده داخلی، تشخیص امپدانس خروجی هدفون، Audio Shielding و لایه‌های PCB اختصاصی برای کانال‌های صوتی است. نسبت سیگنال به نویز خروجی استریو 120dB و ورودی Line-in برابر 113dB اعلام شده است. همچنین پشتیبانی از پخش صوتی تا 32 بیت / 192 کیلوهرتز وجود دارد؛ البته ASUS محدودیت این مقدار را برای صدای 8 کاناله ذکر کرده است.

در بخش خروجی تصویر، ASUS PRIME Z370-A دارای پورت‌های DisplayPort 1.2، HDMI 1.4b و DVI-D است. خروجی DisplayPort حداکثر رزولوشن 4096×2304 در 60Hz، خروجی DVI-D حداکثر 1920×1200 در 60Hz و HDMI حداکثر 4096×2160 در 24Hz یا 2560×1600 در 60Hz را پشتیبانی می‌کند. همچنین امکان استفاده هم‌زمان از حداکثر 3 نمایشگر وجود دارد.

از نظر درگاه‌های USB، پنل پشتی شامل 1 عدد USB 3.1 Gen 2 Type-A، یک USB 3.1 Gen 2 Type-C، دو USB 3.1 Gen 1 Type-A و دو USB 2.0 است. در بخش داخلی نیز هدرهای USB امکان اضافه کردن 4 پورت USB 3.1 Gen 1 و 4 پورت USB 2.0 دیگر را فراهم می‌کنند.

برای خنک‌سازی، این مادربرد دارای CPU Fan Header، CPU OPT Fan Header، AIO Pump Header و 2 هدر Chassis Fan است. همچنین یک هدر M.2 Fan و یک هدر 5-pin EXT_FAN برای اتصال تجهیزات خنک‌کننده سازگار در نظر گرفته شده است. قابلیت ASUS Fan Xpert 4 نیز امکان مدیریت و کنترل فن‌ها را فراهم می‌کند.

در بخش نورپردازی، ASUS PRIME Z370-A از Aura Lighting و هدر Aura RGB Strip پشتیبانی می‌کند و امکان هماهنگ‌سازی نورپردازی تجهیزات سازگار ASUS وجود دارد. همچنین امکاناتی مانند DIGI+ VRM، TPU، EPU، 5-Way Optimization، ASUS SafeSlot Core، LANGuard، Overvoltage Protection، Q-LED و Q-Connector در این مادربرد ارائه شده‌اند.

برای برق‌رسانی، مادربرد دارای یک کانکتور اصلی 24-pin EATX و یک کانکتور 8-pin ATX 12V برای پردازنده است. بخش تغذیه از طراحی دیجیتال ASUS DIGI+ VRM با 8 فاز بهره می‌برد. همچنین دکمه Power، کلید MemOK! و کلید EZ XMP روی مادربرد قرار گرفته‌اند.

ASUS PRIME Z370-A از BIOS نوع AMI UEFI با حافظه Flash ROM با ظرفیت 128Mb استفاده می‌کند و امکاناتی مانند ASUS EZ Flash 3، CrashFree BIOS 3، Q-Fan Control و EZ Tuning Wizard را ارائه می‌دهد. سیستم‌عامل رسمی اعلام‌شده برای این مادربرد Windows 10 نسخه 64 بیتی است.

در نهایت، ASUS PRIME Z370-A یک مادربرد ATX مجهز به چیپست Z370، سوکت LGA1151، چهار اسلات DDR4، دو اسلات M.2، شش پورت SATA 6Gb/s، سه اسلات PCIe x16، چهار اسلات PCIe x1، شبکه Gigabit و سیستم صوتی Realtek S1220A است. این مدل همچنین امکاناتی مانند SLI، CrossFireX، Aura RGB، USB 3.1 Gen 2، خروجی DisplayPort، HDMI و DVI-D را در اختیار کاربر قرار می‌دهد.
