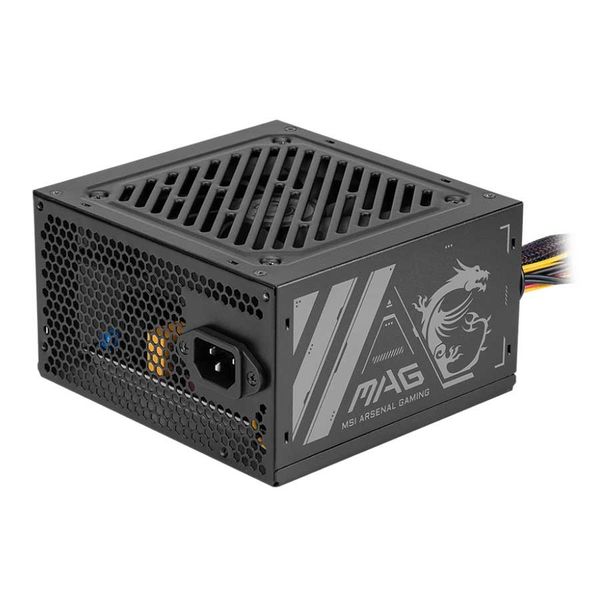

Power Supply MSI MAG A500N-H 80 Plus White 500W

پاور MSI MAG A500N-H یک منبع تغذیه 500 واتی از سری MAG شرکت MSI است که برای تأمین انرژی سیستم‌های کامپیوتری و گیمینگ طراحی شده است. این مدل با توان خروجی 500 وات، طراحی Single Rail، مدار Active PFC، فن 120 میلی‌متری و مجموعه‌ای از مدارهای حفاظتی، گزینه‌ای برای سیستم‌هایی است که به یک منبع تغذیه استاندارد و کاربردی نیاز دارند. علاوه بر این، ساختار غیرماژولار آن باعث شده تمام کابل‌های موردنیاز به‌صورت ثابت به بدنه پاور متصل باشند.

پاور MSI MAG A500N-H از استاندارد 80 PLUS Standard یا همان نسخه White بهره می‌برد. این استاندارد نشان‌دهنده سطح راندمان انرژی پاور در شرایط مشخص آزمایش است. بنابراین پاور MSI MAG A500N-H برای کاربرانی که به دنبال یک منبع تغذیه 500 واتی با راندمان استاندارد هستند، طراحی شده است. البته راندمان واقعی منبع تغذیه بسته به میزان بار، شرایط سیستم و وضعیت برق ورودی می‌تواند تغییر کند.

یکی از بخش‌های مهم پاور MSI MAG A500N-H مدار Active PFC است. PFC یا Power Factor Correction به بهبود ضریب توان کمک می‌کند و MSI نیز استفاده از Active PFC را یکی از ویژگی‌های اصلی این پاور معرفی کرده است. بنابراین طراحی داخلی این مدل تنها به تأمین توان محدود نشده و مدار اصلاح ضریب توان نیز در آن در نظر گرفته شده است.

پاور MSI MAG A500N-H از طراحی Single Rail در شاخه +12V استفاده می‌کند. شاخه +12V در سیستم‌های امروزی اهمیت زیادی دارد، زیرا بخش قابل توجهی از توان موردنیاز پردازنده و کارت گرافیک از همین شاخه تأمین می‌شود. این مدل جریان 38 آمپر را روی شاخه +12V ارائه می‌دهد و توان این شاخه 456 وات اعلام شده است. بنابراین بخش عمده توان 500 واتی پاور در شاخه +12V در دسترس قرار می‌گیرد.

در کنار شاخه +12V، پاور MSI MAG A500N-H دارای خروجی‌های +3.3V، +5V، -12V و +5VSB نیز هست. جریان شاخه‌های +3.3V و +5V هر کدام 14 آمپر اعلام شده و توان ترکیبی این دو شاخه 105 وات است. همچنین شاخه -12V جریان 0.3 آمپر و شاخه +5VSB جریان 2.5 آمپر ارائه می‌کنند. این مشخصات، ساختار خروجی‌های مختلف منبع تغذیه را مشخص می‌کنند.

یکی دیگر از ویژگی‌های پاور MSI MAG A500N-H استفاده از فن 120 میلی‌متری است. فن این پاور از Hydraulic Bearing بهره می‌برد و وظیفه آن دفع حرارت ایجادشده در زمان فعالیت منبع تغذیه است. MSI استفاده از فن 120 میلی‌متری و بلبرینگ هیدرولیکی را با هدف ایجاد تعادل میان خنک‌کنندگی و سطح صدای مناسب در ساختار این مدل در نظر گرفته است.

طراحی فن در پاور MSI MAG A500N-H اهمیت زیادی دارد، زیرا منبع تغذیه هنگام تبدیل انرژی و تأمین توان قطعات داخلی مقداری گرما تولید می‌کند. بنابراین جریان هوای ایجادشده توسط فن به خارج شدن حرارت از داخل پاور کمک می‌کند. علاوه بر این، استفاده از فن 120 میلی‌متری امکان جابه‌جایی حجم مناسبی از هوا را در داخل ساختار پاور فراهم می‌کند.

پاور MSI MAG A500N-H یک مدل غیرماژولار است. در پاورهای غیرماژولار، کابل‌های اصلی از ابتدا به بدنه پاور متصل هستند و امکان جدا کردن کابل‌های بلااستفاده وجود ندارد. بنابراین هنگام نصب این مدل، کاربر باید کابل‌های اضافی را در فضای مناسب کیس مدیریت و مرتب کند. از طرف دیگر، این طراحی ساختار ساده‌تری نسبت به پاورهای کاملاً ماژولار دارد.

از نظر اتصالات، پاور MSI MAG A500N-H به یک کانکتور ATX 24-Pin برای اتصال به مادربرد مجهز است. همچنین دو کانکتور EPS 4+4-Pin برای تأمین برق پردازنده در نظر گرفته شده است. وجود کانکتورهای EPS متعدد باعث می‌شود این مدل از نظر اتصال برق CPU امکانات مناسبی برای سیستم‌های سازگار با این کانکتورها داشته باشد.

برای کارت گرافیک نیز پاور MSI MAG A500N-H دارای یک کانکتور PCIe 6+2-Pin است. بنابراین هنگام انتخاب این پاور باید به کانکتور برق موردنیاز کارت گرافیک توجه شود. اگر کارت گرافیک به کانکتورهای بیشتری یا توان بالاتری نیاز داشته باشد، باید سازگاری آن با مشخصات خروجی پاور قبل از خرید بررسی شود.

در بخش تجهیزات ذخیره‌سازی و لوازم جانبی نیز پاور MSI MAG A500N-H دارای سه کانکتور SATA، دو کانکتور Molex و یک کانکتور FDD است. بنابراین می‌توان از آن برای تأمین برق تعدادی از SSDها، هارددیسک‌ها و تجهیزات جانبی دارای این کانکتورها استفاده کرد. البته تعداد دقیق قطعات قابل اتصال به نحوه توزیع کانکتورها روی کابل‌ها نیز بستگی دارد.

یکی از نقاط مهم در طراحی پاور MSI MAG A500N-H مجموعه مدارهای حفاظتی آن است. MSI برای این مدل محافظت‌های OCP، OPP، SCP و UVP را اعلام کرده است. OCP یا Over Current Protection برای محافظت در برابر جریان بیش از حد، OPP یا Over Power Protection برای شرایط توان بیش از حد، SCP یا Short Circuit Protection برای اتصال کوتاه و UVP یا Under Voltage Protection برای شرایط افت ولتاژ در نظر گرفته شده‌اند.

بنابراین پاور MSI MAG A500N-H تنها وظیفه تأمین برق قطعات را بر عهده ندارد و مجموعه‌ای از مدارهای حفاظتی نیز برای افزایش سطح ایمنی عملکرد آن در نظر گرفته شده است. البته هیچ پاوری نمی‌تواند جایگزین استفاده صحیح از سیستم برق و محافظت مناسب در برابر مشکلات برق شهری شود، اما وجود این مدارهای حفاظتی بخشی از طراحی الکتریکی محصول محسوب می‌شود.

ابعاد پاور MSI MAG A500N-H برابر با 140 × 150 × 86 میلی‌متر است. این ابعاد در محدوده استاندارد پاورهای ATX قرار می‌گیرد و قبل از نصب بهتر است فضای داخلی کیس و محل قرارگیری منبع تغذیه بررسی شود. همچنین مدیریت کابل‌ها در مدل غیرماژولار اهمیت بیشتری دارد، زیرا کابل‌های ثابت باید در فضای پشت سینی مادربرد یا قسمت مناسب کیس قرار بگیرند.

ولتاژ ورودی اعلام‌شده برای پاور MSI MAG A500N-H برابر با 200 تا 240 ولت است و محدوده فرکانس ورودی نیز 50 تا 60 هرتز اعلام شده است. حداکثر جریان ورودی این مدل 6.3 آمپر است. بنابراین مشخصات ورودی پاور باید با شرایط برق مورد استفاده و منطقه عرضه محصول در نظر گرفته شود.

پاور MSI MAG A500N-H برای سیستم‌های مختلفی قابل استفاده است، اما انتخاب پاور همیشه باید بر اساس مجموع توان مصرفی قطعات انجام شود. توان 500 وات برای بسیاری از سیستم‌های اقتصادی و میان‌رده مناسب است، اما در سیستم‌هایی با کارت گرافیک پرمصرف یا پردازنده‌های قدرتمند، علاوه بر توان اسمی باید کانکتورها و میزان مصرف واقعی قطعات نیز بررسی شوند.

یکی از نکات مثبت طراحی پاور MSI MAG A500N-H، ارائه 456 وات روی شاخه +12V است. از آنجا که پردازنده و کارت گرافیک بخش مهمی از مصرف سیستم را به خود اختصاص می‌دهند، ظرفیت مناسب شاخه +12V اهمیت زیادی دارد. این مدل با جریان 38 آمپر روی +12V، بخش عمده توان خود را در اختیار همین شاخه قرار می‌دهد.

پاور MSI MAG A500N-H از نظر طراحی ظاهری نیز مانند سایر محصولات سری MAG با ظاهر مشکی و سبک ساده طراحی شده است. بنابراین می‌توان آن را در سیستم‌های گیمینگ و کامپیوترهای معمولی مورد استفاده قرار داد. از طرفی، چون این مدل فاقد کابل‌کشی ماژولار است، ظاهر کابل‌کشی داخل کیس تا حد زیادی به نحوه مدیریت کابل توسط کاربر بستگی خواهد داشت.

در مجموع، پاور MSI MAG A500N-H یک منبع تغذیه 500 واتی با استاندارد 80 PLUS White، مدار Active PFC، طراحی Single Rail، فن 120 میلی‌متری و مجموعه‌ای از محافظت‌های الکتریکی است. وجود خروجی 456 وات روی شاخه +12V، دو کانکتور EPS 4+4-Pin، یک کانکتور PCIe 6+2-Pin، سه کانکتور SATA، دو Molex و یک FDD باعث شده این مدل مجموعه‌ای از اتصالات رایج سیستم‌های کامپیوتری را پوشش دهد.

اگر به دنبال خرید پاور MSI MAG A500N-H برای یک سیستم کامپیوتری هستید، بهتر است قبل از انتخاب نهایی، توان مصرفی پردازنده و کارت گرافیک و همچنین تعداد کانکتورهای موردنیاز را بررسی کنید. علاوه بر این، به دلیل غیرماژولار بودن پاور، فضای کیس برای مدیریت کابل‌های ثابت نیز اهمیت دارد. بنابراین بررسی مشخصات کیس در کنار مشخصات پاور می‌تواند به نصب مرتب‌تر و سازگارتر کمک کند.

در نتیجه، پاور MSI MAG A500N-H با توان 500 وات، طراحی Single Rail، Active PFC، فن 120 میلی‌متری با Hydraulic Bearing، گواهی 80 PLUS White و مجموعه محافظت‌های OCP، OPP، SCP و UVP، برای کاربرانی طراحی شده است که به یک منبع تغذیه استاندارد با توان 500 وات نیاز دارند. همچنین وجود شاخه +12V با توان 456 وات و جریان 38 آمپر، بخش مهمی از مشخصات این مدل را تشکیل می‌دهد.

در نهایت، پاور MSI MAG A500N-H را می‌توان یک منبع تغذیه ATX غیرماژولار دانست که با تمرکز بر تأمین توان 500 وات، مدار Active PFC، طراحی Single Rail و محافظت‌های الکتریکی مختلف ساخته شده است. بنابراین هنگام خرید این مدل، علاوه بر قیمت و توان اسمی، بهتر است به توان شاخه +12V، تعداد کانکتورها، ابعاد پاور و نیاز واقعی سیستم نیز توجه شود تا منبع تغذیه انتخاب‌شده با سخت‌افزار کامپیوتر هماهنگ باشد.
