Motherboard PRO Z790-A MAX WIFI DDR5

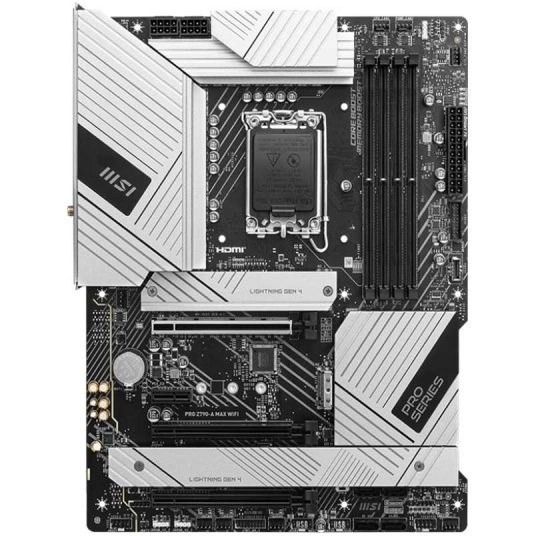

مادربرد MSI PRO Z790-A MAX WIFI DDR5

مادربرد MSI PRO Z790-A MAX WIFI DDR5 یکی از مادربردهای رده حرفه‌ای MSI برای پردازنده‌های دسکتاپ Intel است که از چیپست Intel Z790 و سوکت LGA1700 استفاده می‌کند. این مادربرد برای پردازنده‌های Intel Core نسل 12، 13 و 14 و همچنین پردازنده‌های Pentium Gold و Celeron طراحی شده است. علاوه بر این، استفاده از حافظه DDR5، رابط PCIe 5.0، چهار اسلات M.2، شبکه 2.5 گیگابیتی و Wi-Fi 7 باعث شده امکانات ارتباطی و توسعه‌ای گسترده‌ای در اختیار کاربر قرار بگیرد.

مادربرد MSI PRO Z790-A MAX WIFI DDR5 در فرم فاکتور ATX ساخته شده و ابعاد PCB آن 243.84 × 304.8 میلی‌متر است. بنابراین، برای سیستم‌های دسکتاپی که از مادربردهای استاندارد ATX پشتیبانی می‌کنند، انتخاب شده است. همچنین MSI در طراحی این مدل از PCB شش‌لایه با مس ضخیم 2oz استفاده کرده و مدار تغذیه 16+1+1 Duet Rail با SPSهای 80A را در نظر گرفته است.

چیپست Z790 و سوکت LGA1700

مادربرد MSI PRO Z790-A MAX WIFI DDR5 به چیپست Intel Z790 مجهز شده است. این چیپست برای استفاده با پردازنده‌های Intel Core نسل 12، 13 و 14 در نظر گرفته شده و سوکت پردازنده نیز LGA1700 است. بنابراین، کاربر می‌تواند این مادربرد را با طیف گسترده‌ای از پردازنده‌های دسکتاپ اینتل که با این سوکت سازگار هستند، استفاده کند.

از طرفی، وجود قابلیت اورکلاک حافظه و پشتیبانی از Intel XMP 3.0 باعث می‌شود کاربر بتواند از کیت‌های حافظه DDR5 سریع‌تر از مشخصات پایه JEDEC استفاده کند. بنابراین، این مادربرد برای سیستم‌هایی که به تنظیمات پیشرفته حافظه نیاز دارند نیز امکانات مناسبی ارائه می‌دهد.

حافظه DDR5 تا 7800+ مگاهرتز

یکی از ویژگی‌های مهم مادربرد MSI PRO Z790-A MAX WIFI DDR5 پشتیبانی از چهار اسلات DDR5 UDIMM است. حداکثر ظرفیت حافظه طبق مشخصات رسمی فعلی MSI برابر با 256 گیگابایت است و حافظه‌ها در حالت Dual Channel کار می‌کنند.

این مادربرد از فرکانس‌های DDR5-4800 تا DDR5-5600 در حالت JEDEC پشتیبانی می‌کند و در حالت اورکلاک، فرکانس‌های بالاتر از جمله 6000، 6400، 6800، 7000، 7200، 7600 و تا 7800+ مگاهرتز نیز در فهرست MSI قرار گرفته‌اند. البته حداکثر سرعت قابل دستیابی به نوع کیت حافظه، تعداد ماژول‌ها و پیکربندی 1DPC یا 2DPC بستگی دارد.

PCIe 5.0 برای کارت گرافیک

در بخش اسلات‌های توسعه، MSI PRO Z790-A MAX WIFI از سه اسلات PCIe x16 و یک اسلات PCIe x1 بهره می‌برد. اسلات اصلی PCI_E1 مستقیماً از پردازنده تغذیه می‌شود و از PCIe 5.0 با حداکثر پهنای x16 پشتیبانی می‌کند.

در نتیجه، این اسلات برای نصب کارت گرافیک اصلی سیستم در نظر گرفته شده است. علاوه بر این، PCI_E3 از PCIe 4.0 x4 و PCI_E2 و PCI_E4 از PCIe 3.0 x1 پشتیبانی می‌کنند. بنابراین، کاربر می‌تواند علاوه بر کارت گرافیک، تجهیزات توسعه دیگری مانند کارت‌های شبکه، کارت کپچر یا سایر کارت‌های PCIe را نیز به سیستم اضافه کند.

چهار اسلات M.2 و شش SATA

یکی دیگر از نقاط قوت مادربرد MSI PRO Z790-A MAX WIFI DDR5 بخش ذخیره‌سازی آن است. این مدل چهار اسلات M.2 دارد و هر چهار اسلات از رابط PCIe 4.0 x4 پشتیبانی می‌کنند.

اسلات M.2_1 مستقیماً از CPU تغذیه می‌شود و از درایوهای 22110، 2280، 2260 و 2242 پشتیبانی می‌کند. M.2_2 نیز برای اندازه‌های 2280، 2260 و 2242 طراحی شده است. علاوه بر این، M.2_3 و M.2_4 از PCIe 4.0 x4 و SATA Mode پشتیبانی می‌کنند. بنابراین، انعطاف بیشتری برای نصب انواع حافظه‌های M.2 در اختیار کاربر قرار می‌گیرد.

همچنین شش پورت SATA 6Gb/s روی مادربرد وجود دارد. برای ذخیره‌سازی، MSI پشتیبانی از RAID 0، RAID 1، RAID 5 و RAID 10 را برای تجهیزات SATA و همچنین حافظه‌های M.2 NVMe اعلام کرده است. در نتیجه، این مدل برای سیستم‌هایی که به چندین درایو ذخیره‌سازی نیاز دارند، فضای توسعه مناسبی دارد.

Wi-Fi 7 و Bluetooth 5.4

مادربرد MSI PRO Z790-A MAX WIFI DDR5 به ماژول ارتباط بی‌سیم Wi-Fi 7 مجهز شده است. این ماژول از باندهای 2.4GHz، 5GHz و 6GHz با کانال 320MHz پشتیبانی می‌کند و MSI حداکثر سرعت انتقال 5.8Gbps را برای آن اعلام کرده است.

علاوه بر این، قابلیت MU-MIMO TX/RX، MLO و 4KQAM نیز در مشخصات رسمی محصول دیده می‌شود. همچنین Bluetooth 5.4 برای اتصال تجهیزات بی‌سیم مانند موس، کیبورد، هدفون و سایر لوازم جانبی پشتیبانی می‌شود. بنابراین، برای استفاده از شبکه بی‌سیم و تجهیزات Bluetooth نیازی به خرید کارت توسعه جداگانه نخواهید داشت. البته دسترسی به باند 6GHz و برخی قابلیت‌های Wi-Fi 7 می‌تواند به مقررات منطقه‌ای و شرایط سیستم‌عامل بستگی داشته باشد.

شبکه LAN با سرعت 2.5Gbps

علاوه بر Wi-Fi 7، مادربرد MSI PRO Z790-A MAX WIFI دارای کنترلر شبکه Intel 2.5Gbps LAN است. بنابراین، در شبکه کابلی سازگار می‌توان از پهنای باند بالاتر نسبت به شبکه‌های گیگابیتی معمول استفاده کرد.

به همین دلیل، این مادربرد می‌تواند برای کاربرانی که انتقال فایل‌های حجیم، استفاده از NAS، شبکه داخلی سریع یا بازی آنلاین را در شبکه کابلی انجام می‌دهند، امکانات مناسبی داشته باشد.

صدای Realtek ALC4080

در بخش صوتی، MSI از کدک Realtek ALC4080 استفاده کرده است. سیستم صوتی این مادربرد از صدای 7.1 کاناله USB High Performance Audio پشتیبانی می‌کند و خروجی S/PDIF نیز در اختیار کاربر قرار دارد.

در نتیجه، MSI PRO Z790-A MAX WIFI DDR5 علاوه بر امکانات سخت‌افزاری مربوط به پردازنده و حافظه، برای استفاده از سیستم‌های صوتی چندکاناله نیز امکانات لازم را ارائه می‌دهد.

درگاه‌های USB

در پنل پشتی مادربرد، دو پورت USB 2.0، دو پورت USB 5Gbps Type-A، سه پورت USB 10Gbps Type-A و یک پورت USB 20Gbps Type-C قرار گرفته است. بنابراین، طیف متنوعی از تجهیزات جانبی را می‌توان مستقیماً به پنل پشتی متصل کرد.

در قسمت داخلی نیز چهار پورت USB 2.0، دو پورت USB 5Gbps Type-A و یک پورت USB 10Gbps Type-C برای اتصال پنل جلویی کیس در نظر گرفته شده است. همچنین یک کانکتور مخصوص کارت USB4 نیز روی مادربرد وجود دارد.

خروجی‌های تصویر

MSI PRO Z790-A MAX WIFI DDR5 دارای یک HDMI 2.1 و یک DisplayPort 1.4 است. خروجی HDMI از حداکثر رزولوشن 4K در 60 هرتز و DisplayPort از حداکثر رزولوشن 8K در 60 هرتز پشتیبانی می‌کند.

البته این خروجی‌های تصویر به گرافیک مجتمع پردازنده وابسته هستند؛ بنابراین برای استفاده از آن‌ها باید پردازنده مورد استفاده دارای iGPU باشد.

مدار تغذیه و خنک‌کنندگی

در طراحی مادربرد MSI PRO Z790-A MAX WIFI از مدار تغذیه 16+1+1 Duet Rail با SPSهای 80A استفاده شده است. همچنین دو کانکتور 8 پین برای تأمین توان پردازنده در نظر گرفته شده است.

علاوه بر این، MSI از Extended Heatsink، پدهای حرارتی MOSFET با امتیاز 7W/mK، هیت‌سینک‌های مربوط به M.2 Shield Frozr و راهکارهای حرارتی دیگر استفاده کرده است. بنابراین، طراحی مادربرد برای سیستم‌های قدرتمند و استفاده طولانی‌مدت در نظر گرفته شده است.

هدرهای فن و RGB

این مادربرد مجموعاً یک هدر CPU Fan، یک هدر Pump Fan و شش هدر System Fan دارد. بنابراین، امکان اتصال تعداد مناسبی از فن‌های کیس و سیستم‌های خنک‌کننده پردازنده فراهم است.

همچنین سه کانکتور Addressable RGB V2 و یک کانکتور RGB معمولی روی مادربرد قرار گرفته است. بنابراین، کاربر می‌تواند تجهیزات نورپردازی سازگار را به مادربرد متصل و مدیریت کند.

امکانات BIOS و عیب‌یابی

MSI PRO Z790-A MAX WIFI DDR5 به Flash BIOS مجهز شده است. بنابراین، امکان به‌روزرسانی BIOS با استفاده از قابلیت اختصاصی MSI فراهم شده است.

علاوه بر این، چهار EZ Debug LED روی مادربرد قرار دارد. این LEDها می‌توانند هنگام راه‌اندازی سیستم در شناسایی بخش‌های مشکل‌دار مانند CPU، RAM، VGA یا BOOT کمک کنند. در نتیجه، فرآیند عیب‌یابی سخت‌افزار ساده‌تر می‌شود.

جمع‌بندی

مادربرد MSI PRO Z790-A MAX WIFI DDR5 یک مادربرد ATX مبتنی بر چیپست Intel Z790 و سوکت LGA1700 است که برای پردازنده‌های Intel Core نسل 12، 13 و 14 طراحی شده است. چهار اسلات DDR5 با ظرفیت حداکثر 256GB و پشتیبانی از فرکانس تا DDR5-7800+ در حالت OC، بخش مهمی از قابلیت‌های حافظه این مدل را تشکیل می‌دهند.

از طرفی، وجود PCIe 5.0 x16، چهار اسلات M.2 PCIe 4.0 x4، شش پورت SATA 6Gb/s، شبکه Intel 2.5Gbps، Wi-Fi 7 و Bluetooth 5.4 باعث شده مادربرد MSI PRO Z790-A MAX WIFI DDR5 از نظر امکانات توسعه و ارتباطی، مجموعه کاملی ارائه دهد. همچنین کدک Realtek ALC4080، صدای 7.1 کاناله، USB 20Gbps Type-C، Flash BIOS، EZ Debug LED و مدار تغذیه 16+1+1 از دیگر ویژگی‌های مهم این محصول هستند.

در مجموع، این مادربرد برای ساخت سیستم‌های مبتنی بر پردازنده‌های Intel LGA1700 و حافظه DDR5 طراحی شده و با ارائه چهار اسلات M.2، رابط PCIe 5.0، شبکه کابلی 2.5Gbps و Wi-Fi 7، امکانات متنوعی برای توسعه یک سیستم قدرتمند در اختیار کاربر قرار می‌دهد.
